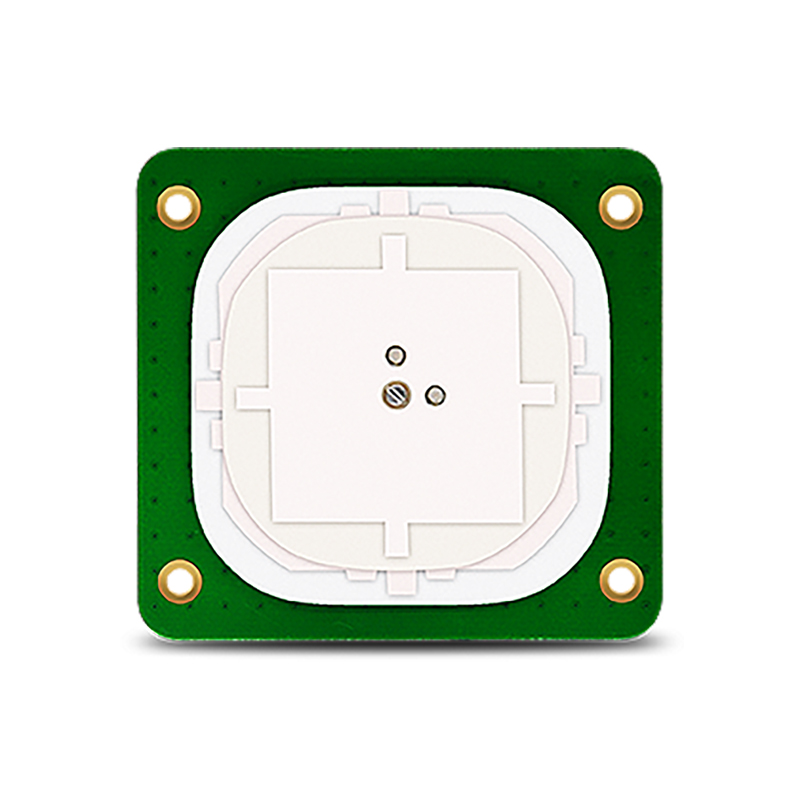

GNSS антенна Harxon HX-CH4013A, L1L2 GPS ГЛОНАСС (для БПЛА)

Артикул: 930546

OEM (без корпуса), мультичастотная мультисистемная, компактная (GPS L1/L2, GLONASS L1/L2, GALILEO E1, BDS B1/B2/B3, QZSS L1/L2, SBAS L1), U.FL разъем, размер 75*70*12.8mm, антенна, вес 60г.

29 242 ₽

GPS антенны производства Harxon, обладают рядом преимуществ:

— Высочайшее качество производства

— Встроенная в конструкцию технология работы с отраженными сигналами для редукции эффекта многолучевого сигнала

— Широкий модельный ряд антенн позволяющий подобрать антенну идеально под условия эксплуатации

— Часть ГНСС антенн помимо приема спутниковых навигационных сигналов дополнительно поддерживают прием спутниковых дифференциальных поправок (L-band), Bluetooth, Wi-Fi, а также прием и передачу данных сотовых сетей связи (GSM, LTE)

HX-CH4013A — это двухдиапазонная антенна GPS /ГЛОНАСС, которая поддерживает GPS L1 / L2 и ГЛОНАСС L1 / L2. Эта антенна OEM фактора сверхкомпактна, легка и обладает высокой точностью, имеет конструкцию с несколькими подачами, обеспечивающую суперпозицию фазового центра и геометрического центра и минимизирующую погрешность измерений. Кроме того, высокое усиление и широкая ширина луча обеспечивают эффективность приема сигнала спутника при низком угле возвышения. HX-CH4013A может широко использоваться в геодезии и картографии, беспилотных летательных аппаратах, аэрофотоснимках, точном сельском хозяйстве, телеметрических технологиях, мониторинге стихийных бедствий, дорожном патрулировании, приложениях для мониторинга безопасности и т.д.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

— Многолучевая плата отбраковки внутри может устранить влияние многолучевости на погрешность измерения
— высокая стабильность фазового центра
— гибкость при интегрировании (разъем, размеры)
— очень низкий уровень шума
— Компактная и легкая

Технические характеристики:

GPS L1/L2
ГЛОНАСС L1/L2
Номинальное сопротивление 50 Ом
Поляризация RHCP
Осевое соотношение ≤3 дБ
Прирост в Зените 2 дБ
Усиление LNA 40±2dB
Коэффициент шума ≤2 дБ
Выход / вход VSWR ≤2.0
Рабочее напряжение от + 3,0 до +3,3 В постоянного тока
Питание (максимальное) 35 мА

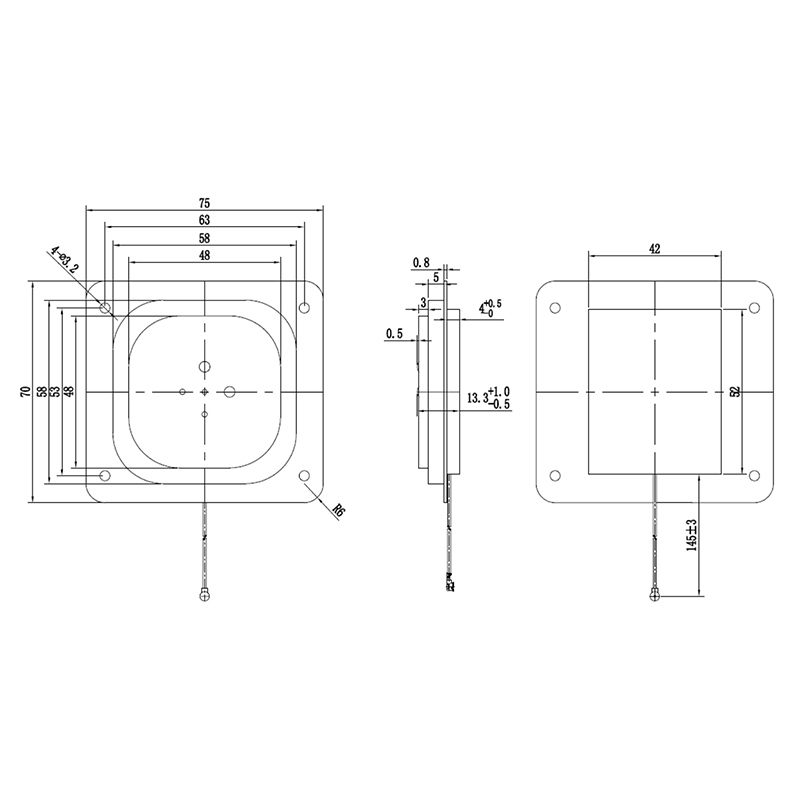

Размеры 75*70*12.8 мм
Разъем U.FL
Рабочая температура от -40℃ до +85 ℃
Хранение от -55℃ до +85℃
Влажность 95% без конденсации

Принимаемые сигналы	GPS: L1, L2, L5 ГЛОНАСС: L1, L2 BeiDou: B1I, B2I, B3I, B1C, B2a, B2b GALILEO: E1, E5a, E5b IRNSS: L5 SBAS: L1, L5 QZSS: L1, L2, L5, L6 L-Band
Уровень шума	⩽2 дБ
Усиление МШУ	33±2 дБ
Пиковое усилние	2,8 дБи
Защита корпуса	IP67
Питание	3,3 — 5 В, 55 мА
Разъем	SMA male
Монтаж	винтовое крепление 3 × 3-48 UNC
Размеры	ø43,6 × 40,8 мм
Вес	⩽30,5 г
