Описание

Ключевые преимущества и отличия JoeCAD от других топографических редакторов

Честные рамки применения:  JoeCAD не заменяет комплексные CAD/BIM‑платформы по дорогам/сетям/коридорам/чертёжным стандартам крупного предприятия — он закрывает обработку топографических полевых материалов и построение ЦММ быстро и прозрачно, там где «тяжелые» пакеты избыточны.
Расширяемость: архитектура на Python/Qt и открытая структура проекта упрощают доработки и интеграцию инструментов под свои регламенты, создание новых инструментов по требованию.
Легковесность и скорость: быстрый запуск, низкие требования к железу, стабильная работа на «обычных» офисных ПК. В отличие от «тяжёлых» систем, не нагружает систему и не требует долгой инициализации модулей.
Фокус на полевых данных: минималистичный, целенаправленный функционал для обработки полевых материалов (точки, TIN, горизонтали, структурные линии, условные знаки) без избыточных подсистем проектирования.
Прозрачные форматы и обмен: простое хранение проекта в JSON и прямой экспорт в DXF, PDF, OBJ, GeoJSON. Лёгкая интеграция с любыми CAD/GIS и пайплайнами без проприетарных надстроек.
Предсказуемый UX: никаких автоматических изменений вида — масштаб и панорамирование только по команде пользователя. Команды унифицированы, доступны из контекстного меню, с поддержкой undo/redo.
Простое лицензирование: активация по HWID, мгновенное снятие ограничений, отсутствие сложной серверной инфраструктуры и «плавающих» лицензий.
Низкий порог входа: короткая кривая обучения, чистые команды без многоэтажных диалогов и ассистентов, быстрое внедрение в отдел.
Надёжность в типовых сценариях: делает ровно то, что сказано — без скрытых автопроцессов и фоновых «магий», что важно для регламентированных производственных цепочек.

Ключевые возможности

— Построение TIN-поверхности из массива точек.
— Автоматическая и ручная генерация контуров/горизонталей (включая утолщённые).
— Инструменты структурных линий и площадных условных знаков.
— Настройка параметров модели: масштаб, шаг сечения, оформление, язык, параметры PDF.
— 3D-просмотр модели для оценки рельефа и геометрии (вращение, панорамирование, масштаб).
— Экспорт чертежа и данных в распространённые форматы.

Назначение и применение

— Инженерные изыскания и проектирование.
— Дорожное и инфраструктурное строительство.
— Горное дело, карьеры, рекультивация.
— Градостроительство, генплан, благоустройство.
— Землеустройство, кадастровые работы.
— Экологические и гидрологические оценки на основе рельефа.
— Научные исследования.

Для кого

профессионалы
— Инженеры-геодезисты, проектировщики, ГИП/ГАП.
— Специалисты ПТО, камеральные отделы.
— Архитекторы и урбанисты.
— Образовательные организации (обучение работе с ЦММ).
— Небольшие проектные бюро и крупные инжиниринговые компании.
частные пользователи
— Подготовка простых планов участка с высотами перед ландшафтными работами.
— Оценка рельефа местности для частного строительства.
— Хобби-проекты и учебные задачи: визуализация, базовые расчёты, чертежи.

Рабочий процесс

Входные форматы

— TXT (имя, X, Y, H, comment; разделители: запятая/пробел/табуляция – в любом сочетании)
— DXF (точки и вспомогательные линии/контуры)
— GeoJSON (в «общем» режиме — загрузка Point/MultiPoint как точек)

Выходные форматы

— DXF (геометрия для последующей работы в CAD)
— PDF (чертёж)
— GeoJSON (данные модели и результаты обработки)
— Дополнительно по потребности проекта: экспорт в OBJ

Типовая рабочая схема

1) Создать модель и задать параметры (масштаб, шаг сечения, размер курсора, автосохранение, язык).
2) Загрузка массива точек (съемочных пикетов) из TXT/DXF/GeoJSON.
3) Указание контуров поверхности, создание TIN-поверхности, коррекция при помощи структурных линий.
4) Генерация горизонталей, создание часто-используемых условных знаков.
5) Сохранение проекта в JSON.
6) Экспорт проекта в DXF/PDF/GeoJSON/OBJ.
7) Финальная камеральная обработка в AutoCAD, использование стандартных инструментов рисования и редактирования чертежа, применение условных знаков из готового файла.

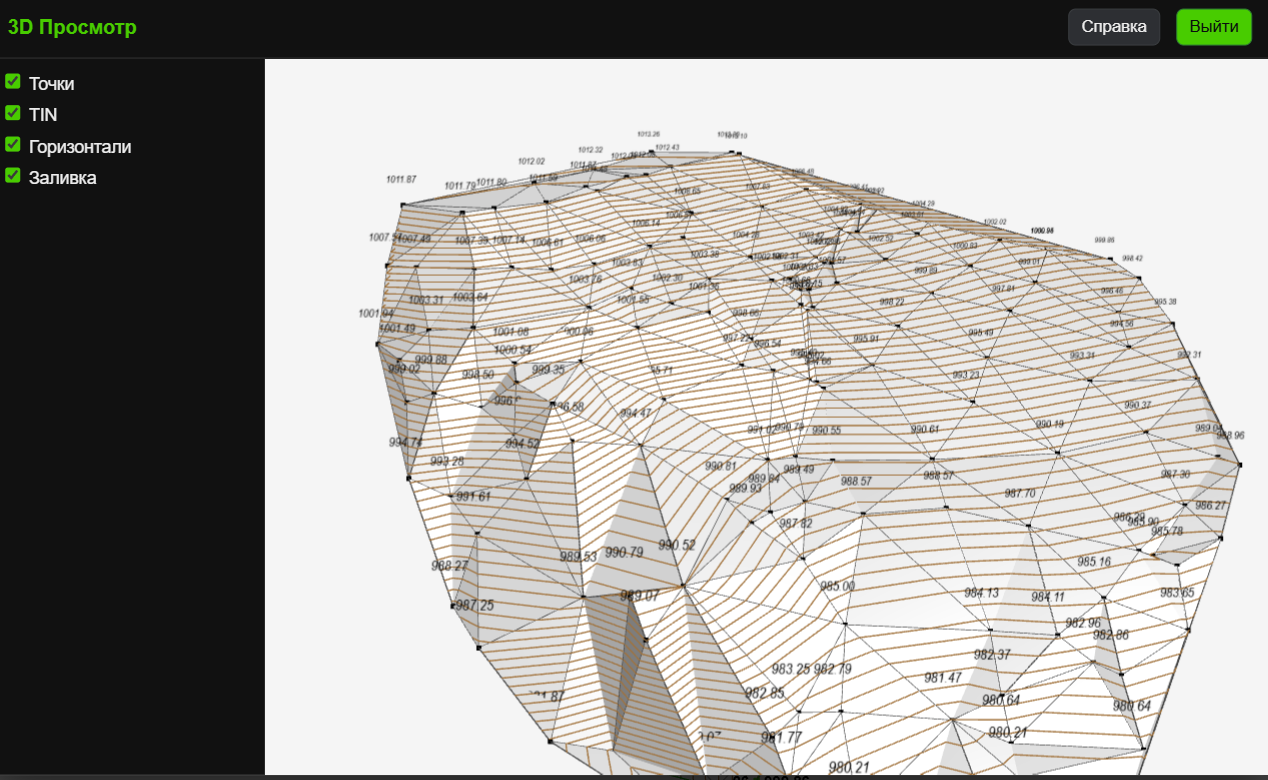

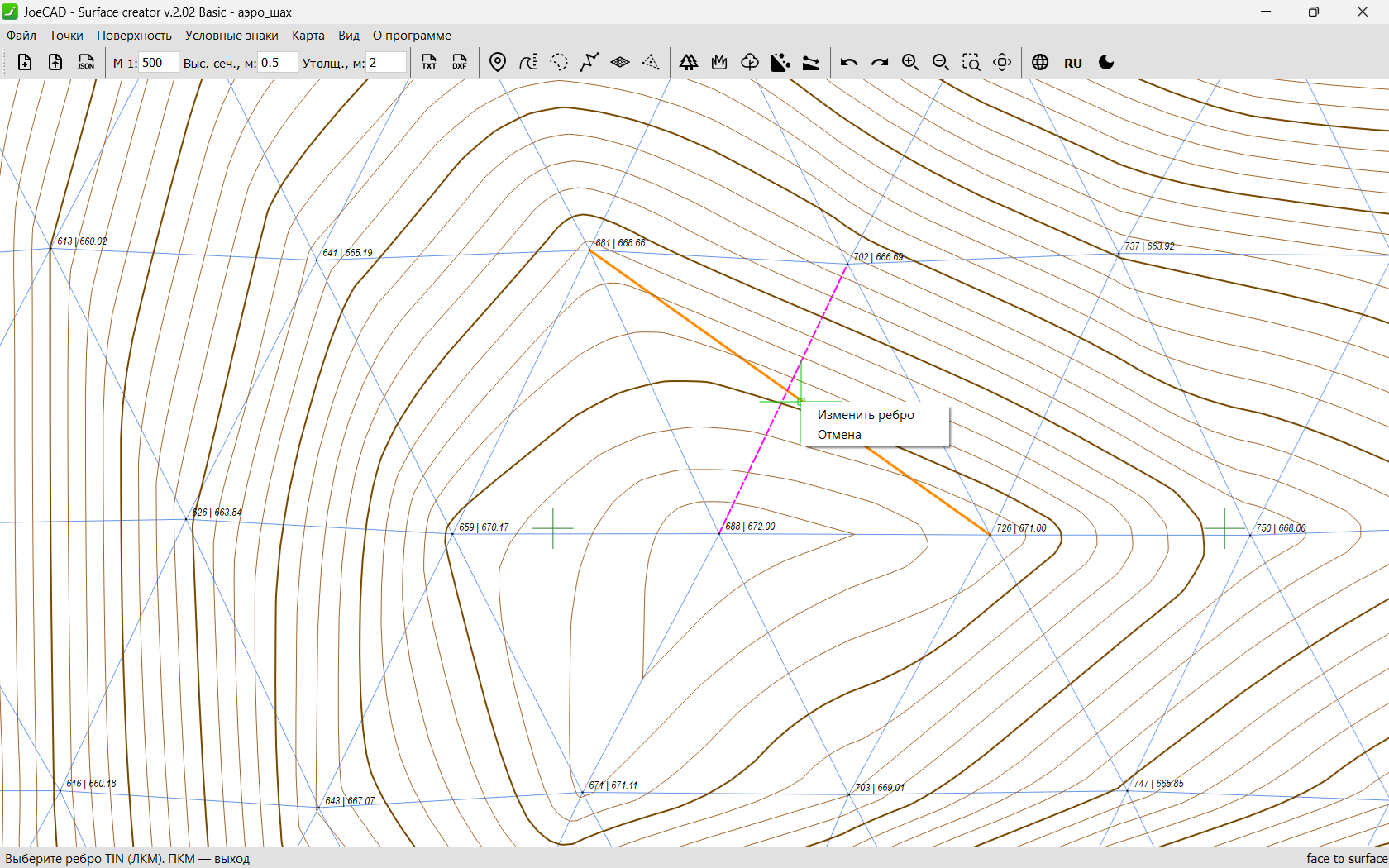

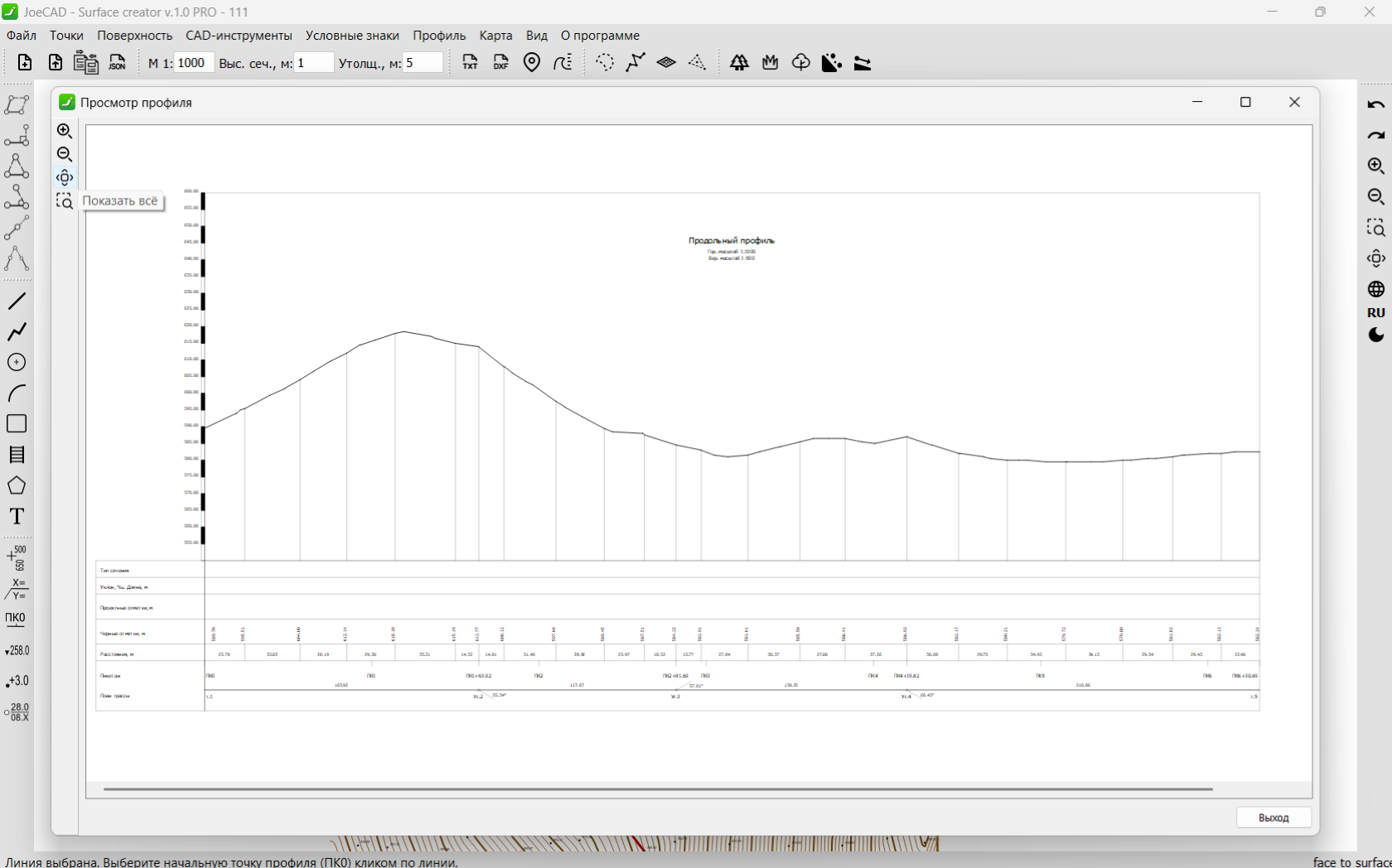

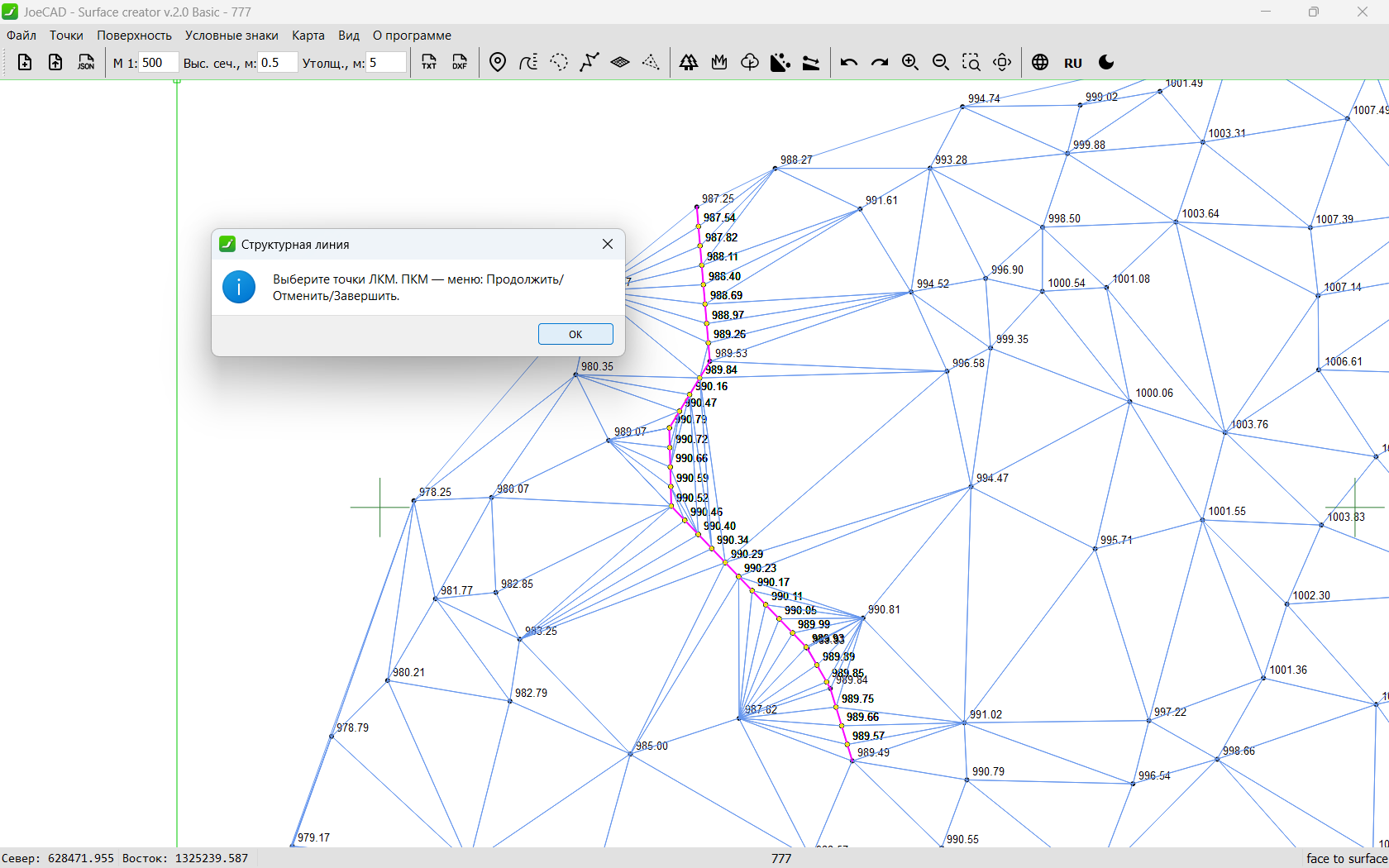

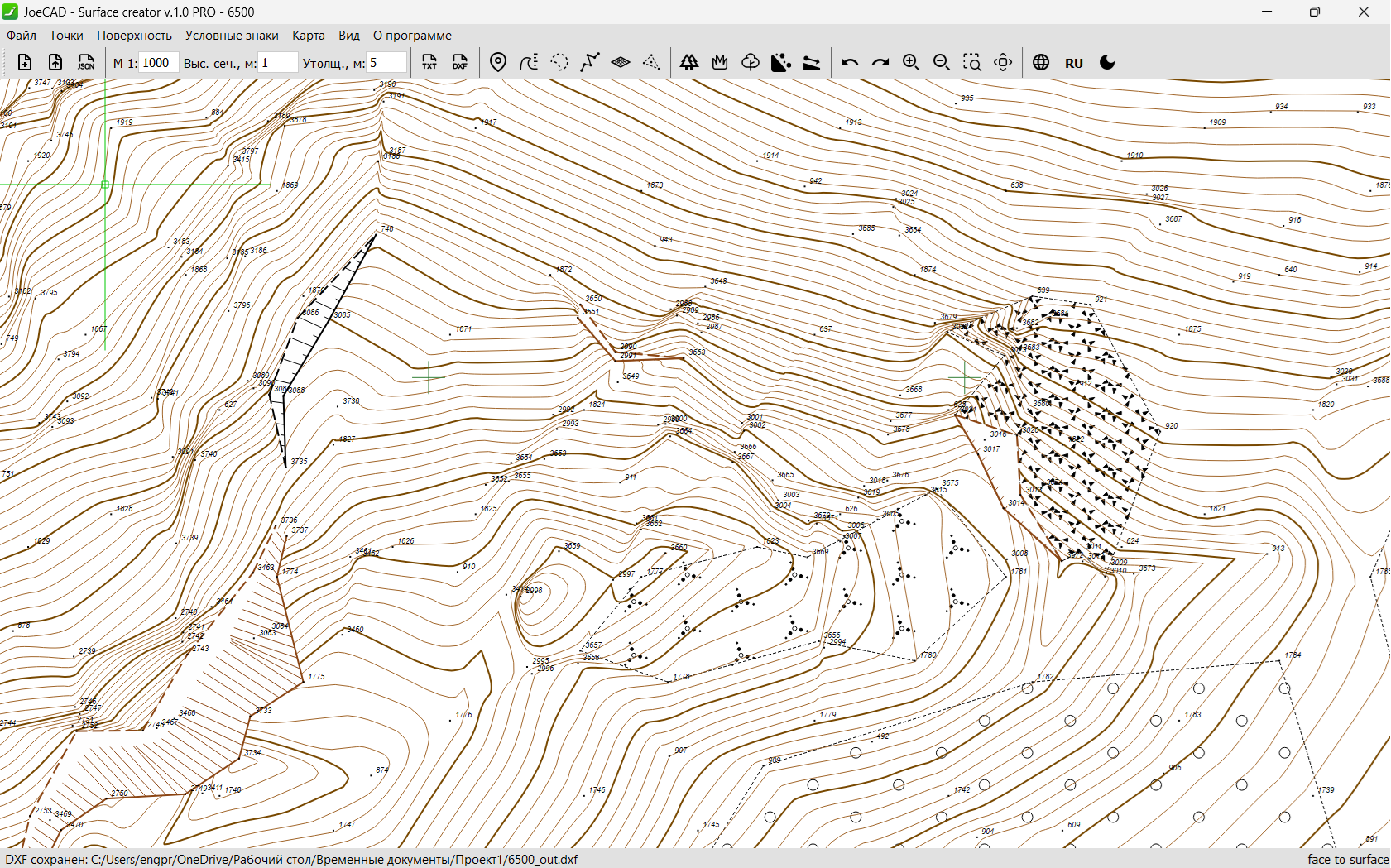

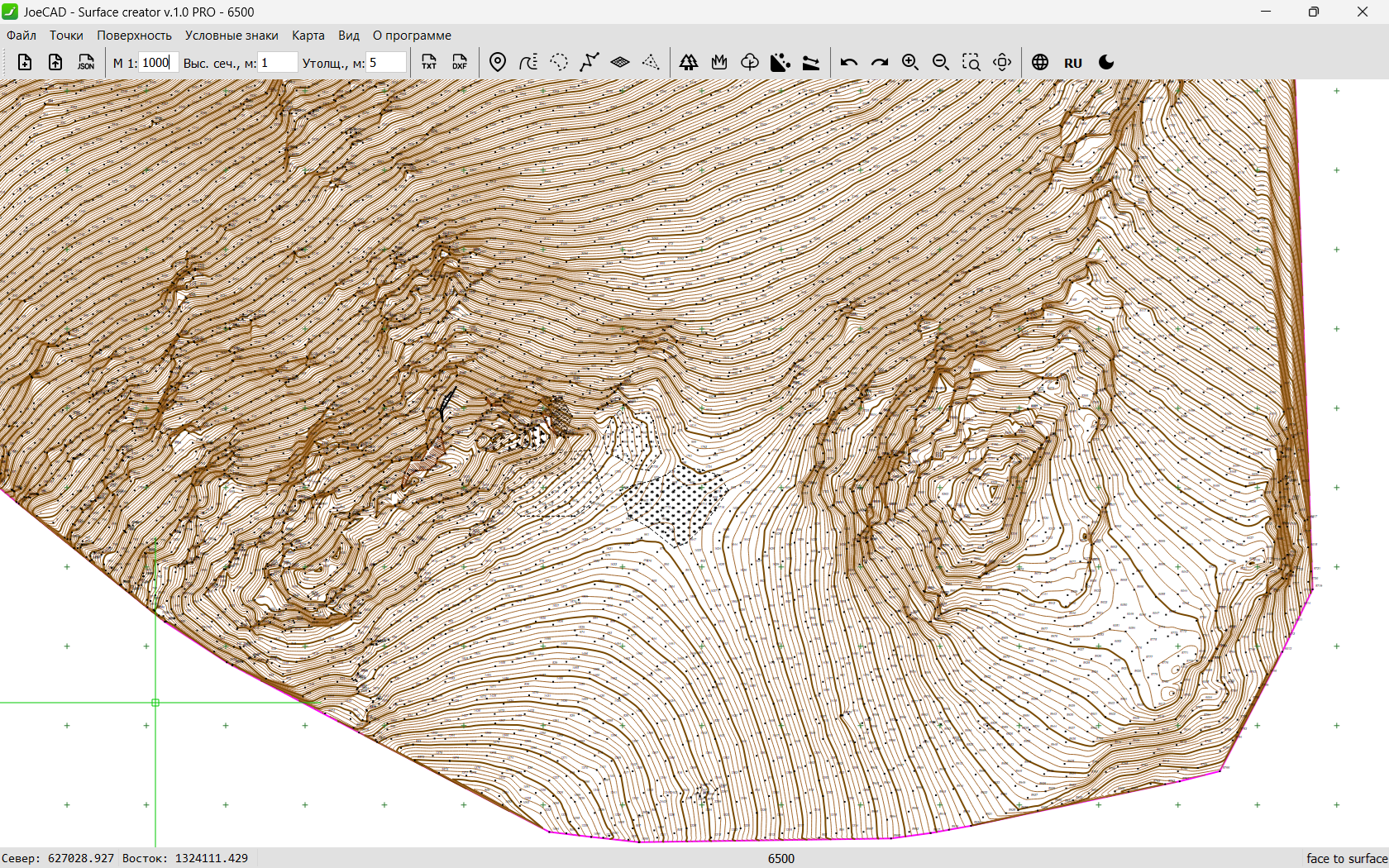

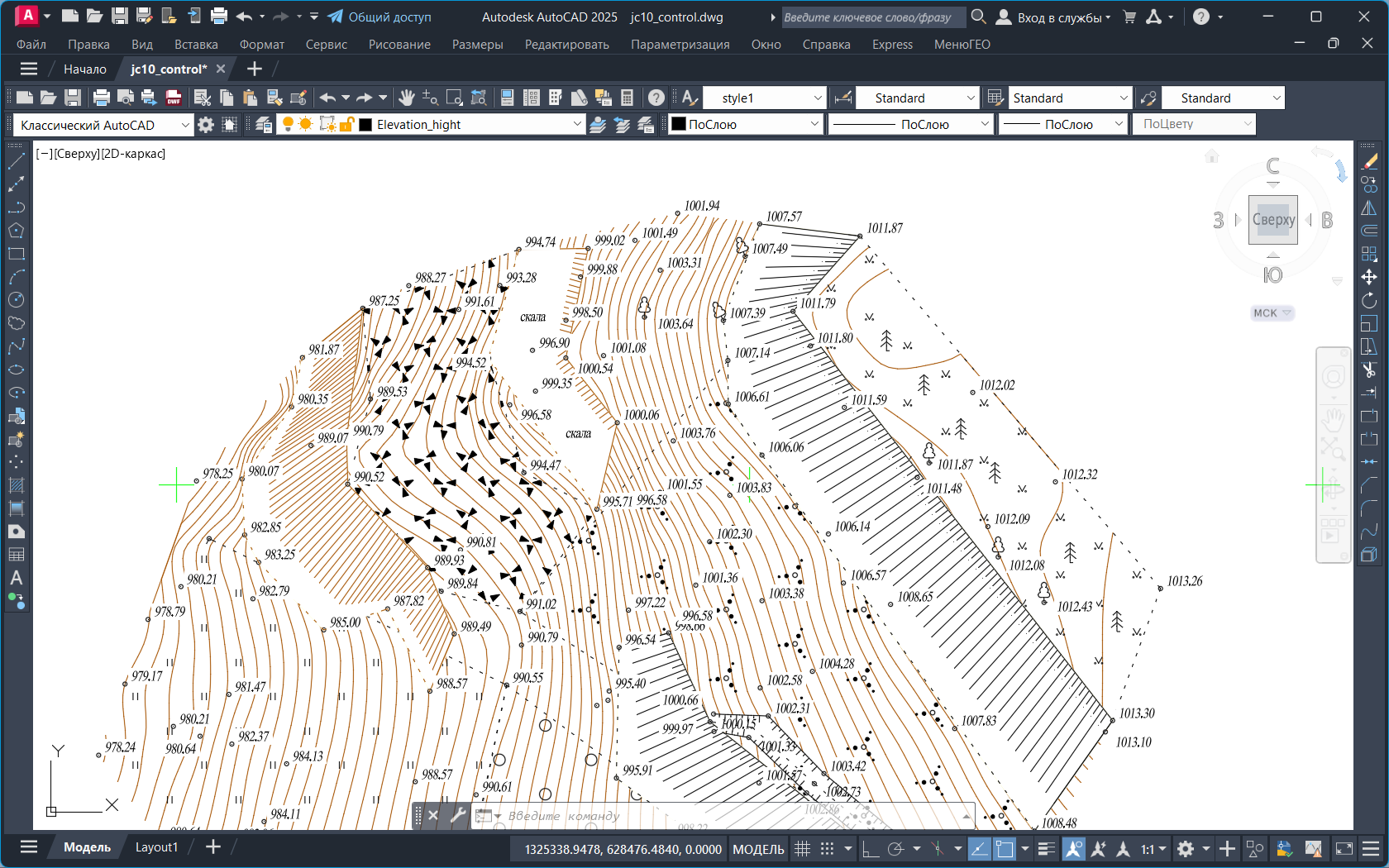

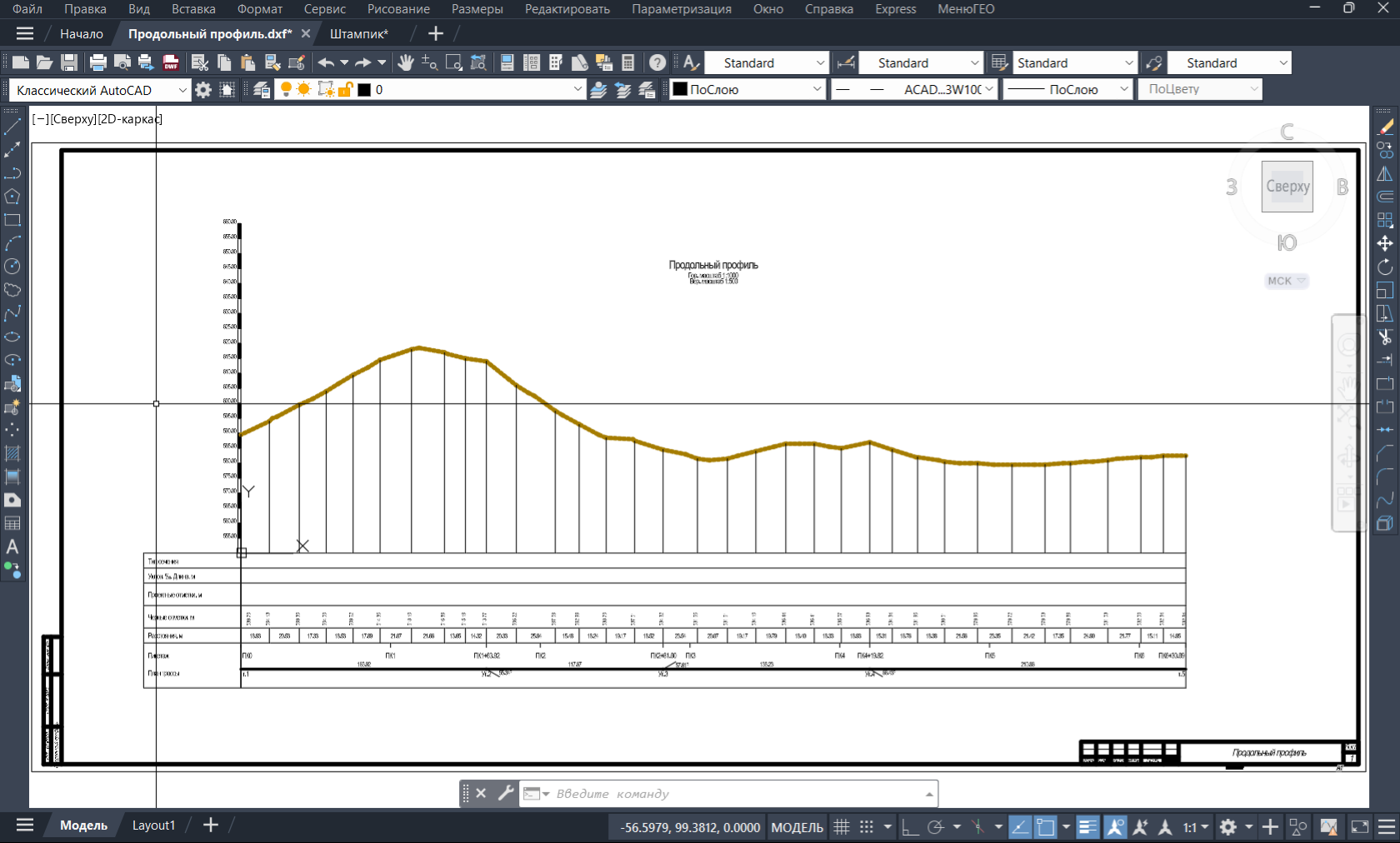

Скриншоты работы программы
